İmalata Uygun CAD: AI Çıktısına Güvenilir mi?

Bir CAD dosyasının "geçerli katı geometri" olması ile "imalata uygun" olması aynı şey değildir — birincisi geometrik bir kontrol, ikincisi üretim yöntemine özgü bir kontroldür. Bir parça kapalı, sağlam bir katı olabilir ve yine de belirli bir üretim yöntemiyle (talaşlı imalat, enjeksiyon kalıplama, 3B baskı) üretilemeyecek boyutlara sahip olabilir. Bu ikisini karıştırmak, birçok kullanıcının yapay zeka üretimi CAD dosyalarına gereğinden fazla güvenmesine yol açan temel hata.

Dört ayrı kontrol katmanı

1. Katı geometri kontrolü

En temel kontrol: model, açık yüzey veya kendiyle kesişen geometri içermeyen, kapalı bir hacim mi? Bu, otomatik olarak ve kesin biçimde (evet/hayır) yapılabilecek bir kontroldür — insan yargısına gerek yoktur.

2. Boyutsal tutarlılık kontrolü

Model geçerli bir katı olsa bile, tarif edilen fonksiyonla tutarlı mı? Bir milin oturacağı deliğin milden küçük çıkması gibi temel hatalar bu aşamada yakalanmalıdır — bu, sadece geometriyi değil, parçalar arası ilişkiyi kontrol etmeyi gerektirir.

3. Üretim yöntemine özgü kısıt kontrolü

Bir model geometrik olarak kusursuz olabilir ve yine de erişebileceğiniz üretim yöntemiyle üretilemez: frezelenmiş bir cep için sıfır yarıçaplı iç köşe, enjeksiyon kalıplı bir parça için açı verilmemiş dikey duvar, belirli bir 3B baskı yönteminin güvenilir şekilde tutamayacağı kadar ince et kalınlığı. Bu kontrol, hedef üretim yöntemi hakkında bilgi gerektirir — sadece "geçerli bir şekil" değil, "bu yöntemin sınırları içinde geçerli bir şekil."

4. Standart parça eşleşme kontrolü

Tarif bir standart bileşene işaret ediyorsa (cıvata, rulman, dişli), en güvenli yol gerçek katalog geometrisi kullanmaktır — "yaklaşık doğru görünen" bir cıvata, gerçek bir somuna girmeyebilir. Bu konuyu rulman seçimi rehberimizde daha somut örneklerle işliyoruz.

Somut bir örnek: görünüşte doğru ama üretilemeyen bir cep

Frezelenmiş bir parçada, iki dik duvarın birleştiği bir cebin köşesi tam 90 derece keskin tasarlanmış olsun. 3B görüntüleyicide bu tamamen normal görünür — geometri geçerli, kapalı bir katıdır. Ama gerçek bir frezeleme takımı yuvarlak bir kesicidir; fiziksel olarak keskin bir iç köşe bırakamaz, her zaman kendi yarıçapına eşit bir köşe yarıçapı bırakır. Tasarım niyeti, o köşeye düzgün oturması gereken başka bir parçayı varsayıyorsa, gerçek işlenmiş parça bu niyeti karşılamaz — ve bu uyumsuzluk, iki gerçek parça birleştirilmeye çalışılana kadar tamamen görünmez kalır.

İmalat Fiziği ve Mühendislik Formülleri

Üretilebilirlik kısıtlarını geometrik kuralların ötesinde, fiziksel ve yapısal sınırlar üzerinden hesaplamak gerekir. İşte en temel üretim yöntemleri için uygulanan DFM denklemleri:

1. CNC Frezelemede Takım Esnemesi ve Boyut Hassasiyeti

CNC talaşlı imalatta derin bir cep veya kanal açılırken, kesici takım yanal kuvvetlerin ($F$) etkisiyle esner ($v$). Bu durum boyutsal sapmalara ve yüzey kalitesi bozulmalarına yol açar. Takım esnemesi, ankastre kiriş teorisiyle şu şekilde formüle edilir:

$$v=\frac{F\cdot L^3}{3E\cdot I}$$

Burada çapı $D$ olan dolu yuvarlak bir takım için alan atalet momenti ($I$):

$$I=\frac{\pi \cdot D^4}{64}$$

Görüleceği üzere, takım esnemesi takımın boy-çap oranına ($L/D$) son derece duyarlıdır:

$$v\propto \frac{L^3}{D^4}$$

Tasarım Kuralı: Atölyeler genellikle takım çıkıntı boyunu rijitlik için kabaca $L\le 4D$ ile sınırlar — bu, delik derinliği/çap kuralıyla aynı büyüklük mertebesindedir, çünkü aynı kübik uzunluk duyarlılığından kaynaklanır. Bunu kesin bir geçti/kaldı eşiği değil, tedarikçinizle konuşulacak bir başlangıç noktası olarak ele alın — gerçek sehim kullanılan takıma, malzemeye ve kesme parametrelerine bağlıdır; daha derin ceplerde tek bir sabit sayıya güvenmek yerine atölyenizin görüşünü alın.

2. Plastik Enjeksiyon Kalıplamada Et Kalınlığı ve Çıkış Açısı

Plastik parçalarda farklı et kalınlıkları, farklı soğuma sürelerine neden olarak yüzeyde çöküntü (sink mark) ve çarpılmalara yol açar. Rijitlik sağlamak için eklenen federlerin kalınlığı ($t_{rib}$), genellikle ana gövde et kalınlığının ($t_{wall}$) yaklaşık %60'ı veya altında tutulur:

$$t_{rib}\le 0.6\cdot t_{wall}$$

Ayrıca parçanın kalıptan rahatça çıkartılabilmesi için dik duvarlara kalıp çıkış açısı (draft angle) verilmelidir. Bir $\theta$ çıkış açısının $H$ duvar derinliği boyunca oluşturduğu tek taraflı ölçü sapması ($X$), taper geometrisinden doğrudan çıkar:

$$X=H\cdot \tan (\theta )$$

Örneğin, 50 mm derinliğindeki bir duvarda $1^{\circ }$ çıkış açısı, taraf başına yaklaşık 0.87 mm sapma üretir — kağıt üzerinde küçük görünse de eşleşen bir yüzeyde önemli olabilir; bu yüzden çıkış açısı nominal ölçüye dahil edilmeli, sonradan eklenen bedava bir pay gibi düşünülmemelidir.

Vaka Analizi: DFM Öncesi ve Sonrası CAD Optimizasyonu

Bir makine mühendisi, ABS plastikten enjeksiyon yöntemiyle üretilecek bir kamera modülü montaj konsolu (bracket) için yapay zeka ile CAD dosyası oluşturdu.

• Optimizasyon Öncesi: İlk üretilen konsolda keskin $90^{\circ }$ iç köşeler, 1.0 mm ince duvarlar, 4.0 mm dolu kalın dairesel çıkıntılar (boss) ve açısız (draftsız) dikey duvarlar bulunuyordu. STEP dosyası geometrik olarak hatasız, kapalı bir katı modeldi. Ancak bu tasarım kalıplanmaya çalışıldığında, kalın kısımların karşısında derin çöküntü izleri oluşacak, ince duvarlar eksik dolacak (short shot) ve parça kalıptan çıkarken sürtünmeden ötürü yırtılacaktı.
• DFM Uygulandıktan Sonra:
  1. Radyüsler Eklendi: Tüm iç köşelere plastik akışını kolaylaştırmak ve gerilme yığılmasını önlemek için $R=1.5$ mm radyüs verildi.
  2. Et Kalınlığı Eşitlendi: Parçanın et kalınlığı homojen olarak 2.0 mm'ye ayarlandı. Kalın silindirik çıkıntıların (boss) içi boşaltılarak et kalınlığıyla uyumlu hale getirildi.
  3. Feder Kalınlığı Ayarlandı: Destek federleri $t_{rib}=1.2$ mm ($t_{wall}$'ın $\%60$'ı) olacak şekilde inceltildi.
  4. Kalıp Çıkış Açısı Verildi: Dikey yüzeylere $1.5^{\circ }$ draft açısı uygulandı.
• Sonuç: Yapılan kalıp akış analizlerinde parçanın $\%100$ dolduğu, çöküntü derinliğinin 0.25 mm'den 0.03 mm'nin altına düştüğü ve parçanın kalıptan hasarsız çıktığı görüldü. Kalıbın işleme sürecinde özel elektrot aşındırma (EDM) işlemlerine gerek kalmadığı için kalıp imalat maliyeti de $\%30$ ucuzladı.

Pratik bir denetim listesi

1. Model kapalı, geçerli bir katı mı?
2. Kritik boyutlar (bir milin deliğe göre boyutu gibi) tarif edilen fonksiyonla tutarlı mı?
3. Hedeflenen üretim yöntemi için et kalınlığı, iç köşe yarıçapı ve açı gereksinimleri karşılanıyor mu?
4. Standart parçalar gerçek bir katalog numarasıyla mı eşleşiyor, yoksa yaklaşık bir tahmin mi?
5. Yukarıdaki sorulardan herhangi biri belirsizse, dosya nihai bir üretim talimatı değil, gözden geçirilmesi gereken bir taslak olarak ele alınmalı.

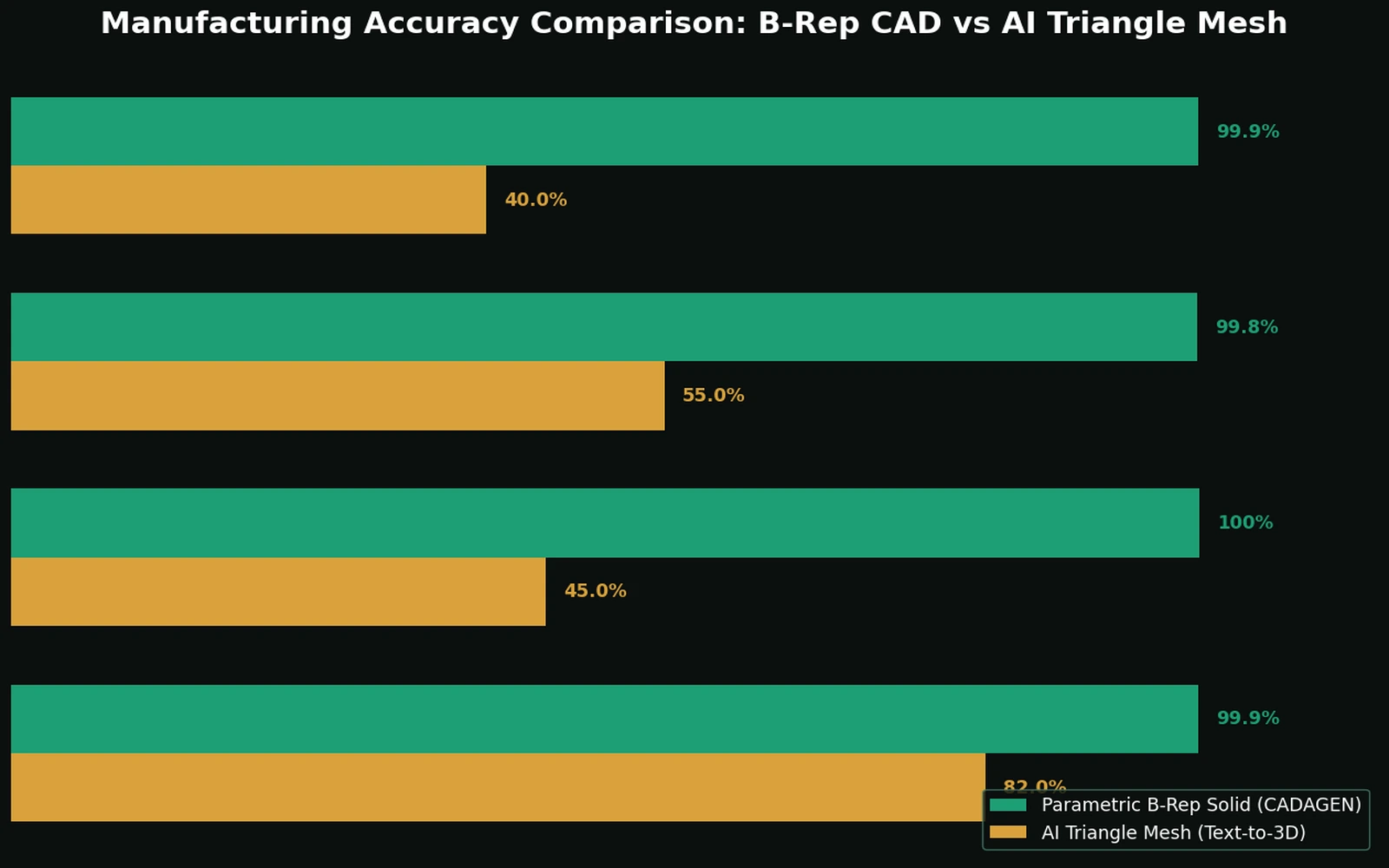

Neden tek bir "doğruluk" sayısı yeterli değil

Bir sistemin standart parçalarda çok güvenilir, özel geometride daha az güvenilir olması son derece olağandır — çünkü bunlar farklı problemlerdir (bkz. doğal dil ile CAD yazımız). Bu iki farklı güvenilirlik seviyesini tek bir ortalama yüzdede birleştirmek, hangi kısma ne kadar güvenebileceğinizi anlamanızı zorlaştırır. Doğru soru "bu araç ne kadar doğru" değil, "standart parçalarda ne kadar güvenilir, özel geometride ne kadar güvenilir, ve belirsiz olduğunda bunu bana söylüyor mu."

Belirsizlik sinyalinin önemi

En güvenilir sistemler, her zaman doğru sonuç üretenler değil, ne zaman emin olmadıklarını söyleyenlerdir. Karmaşık bir montajda veya kritik bir toleransta belirsizlik varsa, bunu gizleyip "işte parçanız" demek yerine gerçek bir mühendisin gözden geçirmesine yönlendirmek, uzun vadede güven inşa eden yaklaşımdır.

Sık sorulan bir soru: "geçerli bir STEP dosyası aldım, bu yeterli mi?"

Hayır — geçerli bir STEP dosyası, sadece birinci kontrol katmanını (katı geometri) geçtiğinizi gösterir. Dosyanın gerçekten imalata uygun olup olmadığını bilmek için hâlâ boyutsal tutarlılığı, hedef üretim yöntemine özgü kısıtları ve standart parça eşleşmelerini kontrol etmeniz gerekir. "Katı geometri geçerli" ile "üretilebilir" arasındaki bu fark, bu yazının başından beri vurgulanan temel noktadır — biri diğerinin ön koşuludur, ama onun yerine geçmez.

Sonuç

"Geçerli görünüyor" ile "imalata uygun" arasındaki fark, dört ayrı kontrol katmanından geçer: geometri, boyutsal tutarlılık, üretim yöntemi kısıtları ve standart parça eşleşmesi. Bu katmanlardan hangilerinin gerçekten uygulandığını sormak, herhangi bir metinden-CAD aracını değerlendirirken sorabileceğiniz en değerli sorudur.
