STEP Dosyası Nedir? Mühendis Rehberi (AP203, AP214, AP242)

STEP dosyası (ISO 10303), bir parçanın tam geometrisini — yüzeyler, kenarlar, hacimler — üretici bağımsız, nötr bir formatta saklayan bir CAD değişim dosyasıdır. Aynı STEP dosyasını SolidWorks, Fusion, Inventor, CATIA veya FreeCAD'de açıp, sanki o programda çizilmiş gibi düzenleyebilirsiniz. Bu, STEP'i mühendislik dünyasında "ortak dil" yapan özelliktir.

Neden STEP kullanılır

• Üretici bağımsızlığı: Tedarikçinizin sizinle aynı CAD lisansına sahip olması gerekmez — hangi programı kullanıyorsa STEP dosyasını o programda açabilir.

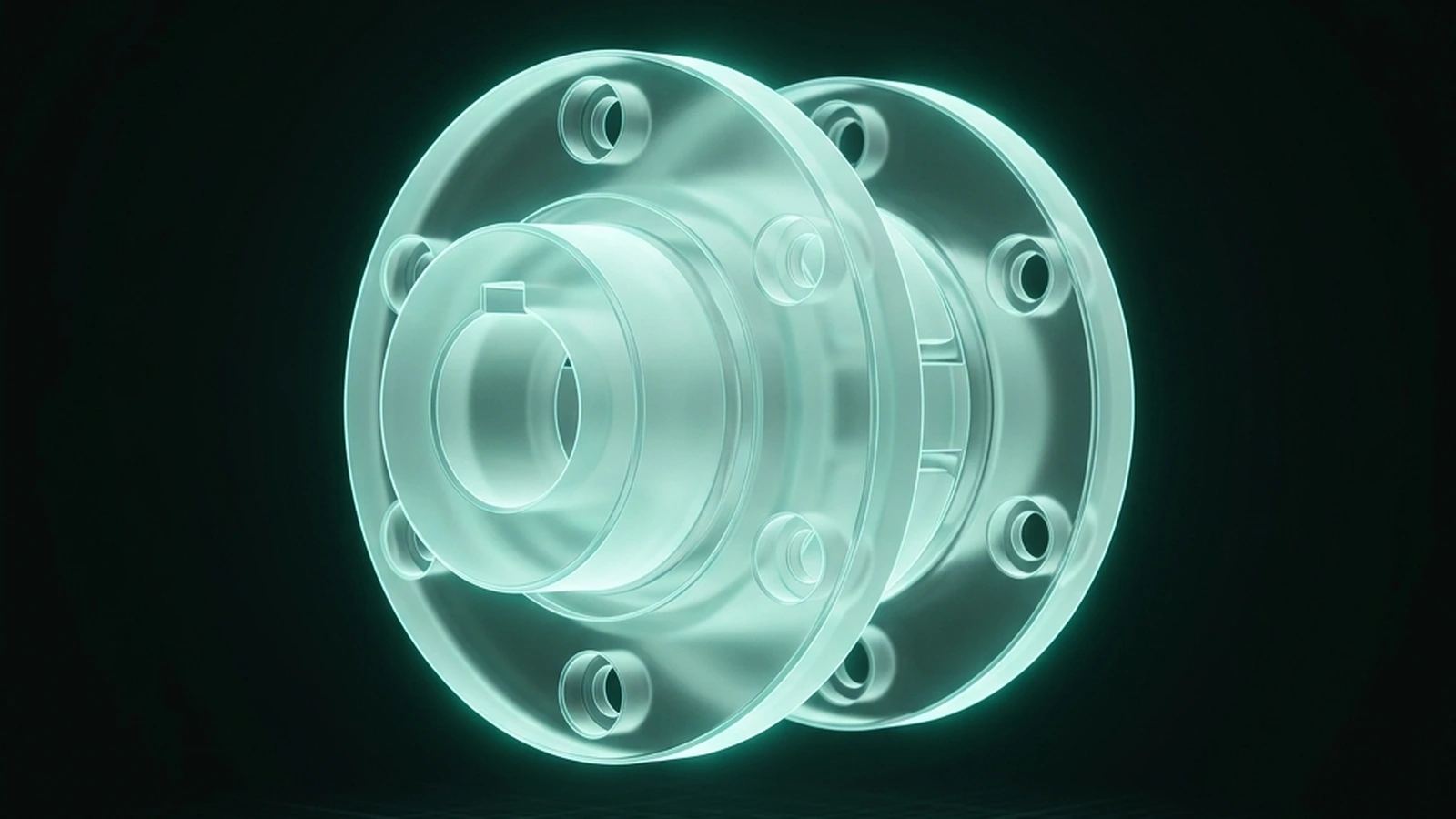

• B-Rep (sınır temsili) katı geometri: STL'nin aksine STEP, üçgenlerden oluşan bir yaklaşım değil, gerçek matematiksel yüzeyler (düzlem, silindir, spline) ve bu yüzeylerin nasıl birleştiğini tanımlayan gerçek geometri taşır.
• İmalat teslim standardı: Talaşlı imalat, döküm ve kalite kontrol süreçleri, gerçek boyutları olan katı geometri bekler — bir 3D önizleme değil.

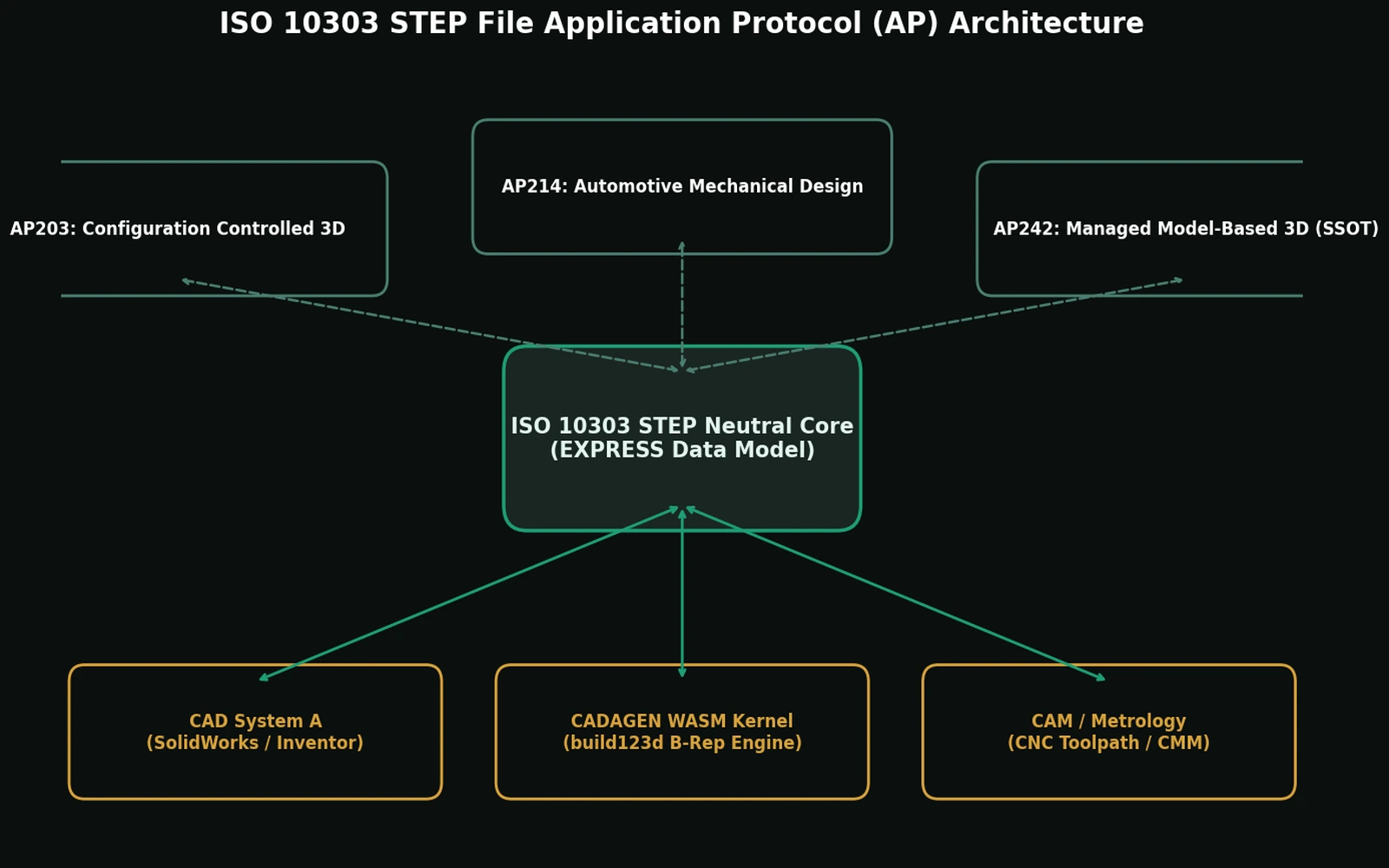

AP203, AP214, AP242 arasındaki fark

STEP standardı, farklı "uygulama protokolleri" (Application Protocol, AP) içerir — hepsi aynı temel B-Rep katı temsilini kullanır ama hangi ek bilgilerin (PMI, konfigürasyon verisi, montaj yapısı) dosyaya dahil edildiği konusunda farklılaşır:

Önemli bağlam: ISO 10303-242 (Managed model-based 3D engineering), eski AP203 ve AP214 hatlarını yakınlaştıran endüstri halefidir. prostep ivip notuna göre AP242 Edition 1 (2014) zaten AP203 ed2 ve AP214 ed3 işlevlerini kapsıyordu; Edition 2 (2020) PDM, 3B PMI, kompozitler ve ilgili alanları genişletti.

Pratik öneri: Çoğu atölye-teslim senaryosunda, ciddi bir CAD programından alınan AP203 veya AP214 dışa aktarımı yeterlidir — boyutlar ve birimler doğru olduğu sürece. AP242, tolerans bilgisini (GD&T) dosyanın kendisine gömmek istediğinizde — veya uzun süreli arşivlenebilirlik bir satın alma şartı olduğunda — tercih edilir; GD&T'nin neden önemli olduğunu GD&T nedir yazımızda anlatıyoruz.

STEP dosyasının içinde gerçekte ne var?

Bir STEP dosyası açıldığında insan tarafından okunması zor, metin tabanlı bir yapı görürsünüz — ama bu metin, parçanın her yüzeyini, kenarını ve köşesini matematiksel olarak tam biçimde tanımlar. Bir silindirik delik, örneğin, "yaklaşık yuvarlak görünen üçgenler" değil, gerçek bir eksen ve yarıçapa sahip bir silindir yüzeyi olarak saklanır. Bu, dosyayı bir CAD programında açtığınızda "deliğin çapını 12mm yap" gibi bir düzenleme yapabilmenizin temel nedenidir — çünkü çap, gerçekten bir parametre olarak orada durur, üçgenlerden tahmin edilen bir yaklaşık değer değildir.

Somut olarak dosyanın iskeleti

Herhangi bir .step dosyasını bir metin düzenleyicide açın; şu yapıyı görürsünüz:

ISO-10303-21;
HEADER;
  FILE_DESCRIPTION(('...'), '2;1');
  FILE_NAME('braket.step', '2026-08-16T09:12:44', ('A. Muhendis'),
            ('Acme'), 'preprocessor', 'originating system', '');
  FILE_SCHEMA(('AUTOMOTIVE_DESIGN { 1 0 10303 214 2 1 1 }'));
ENDSEC;
DATA;
  #1 = CARTESIAN_POINT('', (0., 0., 0.));
  #2 = DIRECTION('', (0., 0., 1.));
  #10 = MANIFOLD_SOLID_BREP('braket', #9);
ENDSEC;
END-ISO-10303-21;

Kurallar gözle okunacak kadar basit. HEADER bölümünde tam olarak üç zorunlu kayıt bulunur ve sırası sabittir: FILE_DESCRIPTION, FILE_NAME, FILE_SCHEMA. DATA bölümü ise numaralanmış örneklerin listesidir — #id = VARLIK(argümanlar);. Bir argüman sayı, tırnak içinde metin, parantez içinde liste, nokta arasında sabit değer (.T., .F.) ya da başka bir örneğe referans (#9) olabilir; atanmamış değer $ yazılır. Bu referans grafiği modelin ta kendisidir: katı kabuğunu, kabuk yüzeylerini, yüzeyler kendi yüzey tanımlarını ve kenarlarını, en altta da tek tek noktaları işaret eder.

CAD açmadan kontrol edebileceğiniz iki şey

Bu önemli, çünkü size gelen bir dosya hakkındaki en pahalı iki soru, CAD lisansı ve yarım saat harcamadan, düz metin araması ile cevaplanabilir.

Hangi uygulama protokolü? FILE_SCHEMA satırını okuyun. Şema adı AP'yi söyler:

AP242'nin şema adı baskılar arasında değişmez; baskıyı ayıran şey sondaki ASN.1 tanımlayıcısıdır.

Gerçekten katı mı aldınız? DATA bölümünde şekli taşıyan varlığı arayın:

Şekli SHELL_BASED_SURFACE_MODEL içinde duran bir dosya, klasik "açıldı ama CAM kabul etmiyor" vakasıdır: alıcı sistem onu katı gövde değil, kabuklar topluluğu olarak okur ve bu kabuklar arasındaki her boşluğun parça işlenmeden önce bulunup dikilmesi gerekir. Bunu önceden bilmek kime e-posta atacağınızı ve ne isteyeceğinizi değiştirir.

STEP vs. STL: ne zaman hangisi

STEP kullanın — geometriyi düzenlemeniz, tolerans uygulamanız veya dosyadan doğrudan talaşlı imalat yapmanız gerekiyorsa. STL kullanın — sadece 3D baskı için üçgenlerden oluşan bir kabuk gerekiyorsa veya hafif bir önizleme yeterliyse. Bir iş ortağınız "CAD dosyasını gönder" dediğinde, neredeyse her zaman STEP'i (ya da ürettiğiniz native dosyayı) kastediyordur — STL değil.

Dosya boyutu ve karmaşıklık

STEP dosyaları, aynı görsel karmaşıklıktaki bir STL dosyasından genellikle çok daha küçüktür — çünkü bir silindir, yüzlerce küçük üçgenle değil, tek bir parametrik yüzey tanımıyla saklanır. Karmaşık, çok parçalı montajlarda bu fark daha da belirginleşir: STEP dosyası montajın hiyerarşik yapısını (hangi parçanın hangi parçaya nasıl bağlandığını) da taşıyabilirken, STL formatı tüm montajı tek, düz bir üçgen yığınına indirger — parça sınırları ve montaj ilişkileri kaybolur.

STEP dosyası açarken karşılaşılan yaygın sorunlar

• "Katı değil" hatası: Bazı STEP dosyaları, üretim sırasında bir hata nedeniyle kapalı bir hacim oluşturamamış, açık yüzeylerden oluşan bir "kabuk" olarak kalmış olabilir. Bu durumda dosya görsel olarak doğru görünse bile talaşlı imalat için kullanılamaz — çünkü CAM yazılımı, iç ve dış yüzeyi ayırt edemez.
• Birim uyuşmazlığı: STEP dosyaları birim bilgisini (mm, inç) içinde taşır, ama bazı eski veya hatalı üretilmiş dosyalarda bu bilgi yanlış olabilir — parça 10 kat büyük veya küçük açılabilir. Açtıktan sonra bilinen bir boyutu (örneğin bir delik çapını) kontrol etmek iyi bir alışkanlıktır.
• Sürüm uyumsuzluğu: Çok eski CAD programları AP242'nin bazı yeni özelliklerini okuyamayabilir — bu durumda AP203'e geri dönmek genelde en güvenli yoldur.

Bir STEP dosyası aldığınızda hızlı bir sağlık kontrolü

1. Dosya tek bir katı (veya montajda beklenen sayıda katı) olarak mı açılıyor, yoksa "açık yüzey" uyarısı mı veriyor?
2. Bildiğiniz bir boyutu (bir cıvata deliğinin çapı, genel bir uzunluk) ölçüp gerçek değerle karşılaştırın — bu, birim hatası gibi sinsi sorunları hemen ortaya çıkarır.
3. Bir montajsa, parça sayısı ve hiyerarşisi beklediğiniz gibi mi? Beklenen çok parçalı bir montajın tek, düz bir gövde olarak açılması, dosyanın bir ara adımda mesh'e dönüştürülüp geri dönüştürüldüğünün işareti olabilir.

Formatın çözmediği şeyler

STEP iyi yolculuk eder ve insanlar tam da bu yüzden ona fazla güvenir. Üç sınırı açıkça söylemek gerekir.

Geometriyi taşır, geçmişi taşımaz. STEP dosyasında yüzeyler, kenarlar ve köşe noktaları vardır. Onları üreten eskiz, eskizi süren parametre ve feature'ların uygulanma sırası yoktur. Bir STEP dosyasını içeri aldığınızda düzenlenebilir geometri elde edersiniz; düzenlenebilir tasarım değil. Bu ayrım parametrik CAD yazısının konusudur.

Toleranslar yalnız AP242 ile taşınır. AP203 ve AP214 anma şeklini taşır. Bir çap yatak yuvası ise, o dosyalarda bunu söyleyen hiçbir şey yoktur. AP242 PMI evrensel olarak okunup yazılana kadar sözleşme teknik resimdir — bkz. GD&T temelleri.

Geçerli dosya, imal edilebilir parça demek değildir. STEP 0,4 mm'lik bir duvarı, hiçbir kesicinin ulaşamayacağı bir iç köşeyi veya standart olmayan bir dişi sorunsuzca taşır. Format geçerliliği ile imal edilebilirlik birbirinden bağımsız özelliklerdir; ikincisi imalata uygunluk kontrolüyle sınanır.

Sonuç

STEP, tasarım ile imalat arasındaki mühendislik sözleşmesidir — mesh formatlarının aksine gerçek, düzenlenebilir, tam boyutlu katı geometri taşır. Bir dosyayı "CAD dosyası" olarak paylaşırken, karşı tarafın gerçekten neye ihtiyacı olduğunu (düzenlenebilir katı mı, yoksa sadece görsel bir kabuk mu) netleştirmek, ileride yaşanacak birçok karışıklığı önler.

Kaynaklar: ISO 10303-242:2020 — Managed model-based 3D engineering · prostep ivip — ISO 10303-242 (STEP AP242) · STEP Tools — Application Protocols overview.
