Metinden CAD Nedir? Mühendisler İçin Uygulamalı Rehber
Metinden CAD, yazılı parça tarifini düzenlenebilir STEP katısına çevirir. Nasıl çalışır, neyi iyi yapar, imalat onayı neden hâlâ sizde kalır.
- Yazar:
- Cadagen
- Teknik inceleme:
- CADAGEN Mühendislik Ekibi · Makine Mühendisi
- Son güncelleme:
- 31 Ağustos 2026
- Kaynaklar:
- 3 birincil kaynak, aşağıda listelendi
Metinden CAD, bir parçanın yazılı (veya görsel) tarifini düzenlenebilir bir CAD dosyasına — işe yarar haliyle STEP’e — çeviren araç sınıfıdır. SolidWorks, Fusion, Inventor veya CATIA’da açıp düzenleyebilirsiniz. Feature feature modellemek yerine “M10 altıgen cıvata, 40 mm boy, ISO metrik diş” yazarsınız; dönen geometriyi ölçü kontrolünden geçirip atölyeye götürmeden önce siz imzalarsınız.
Bu rehber 2026’da bu sınıfın gerçekten ne yaptığını, nerede işe yaradığını ve güvenirken hangi sınırın sizin masanızda kaldığını anlatır. Yakın kardeş yazılar farklı soruları cevaplar: tarifin nasıl yorumlandığı doğal dil ile CAD yazısındadır; adım adım dosya üretmek metinden STEP yazısındadır.
Metinden CAD nasıl çalışır?

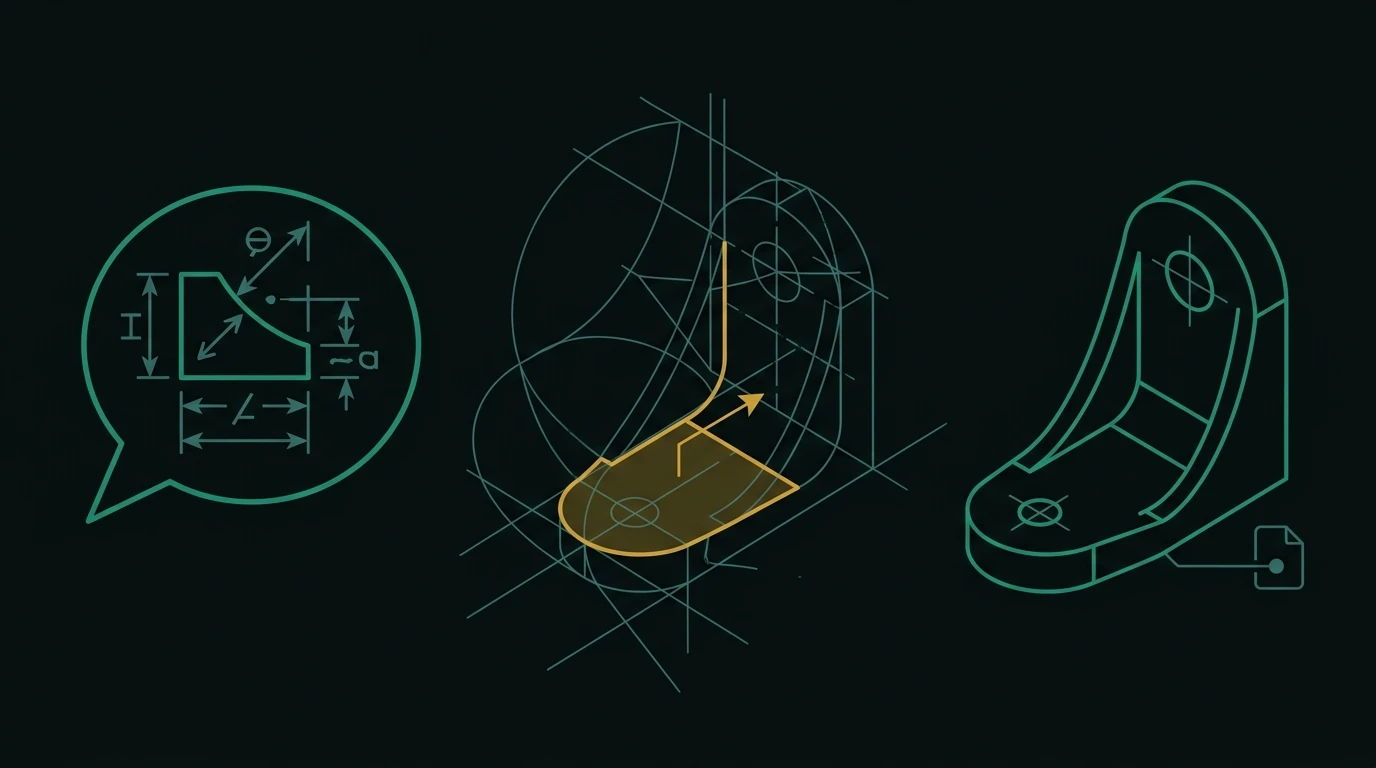

Tariften dosyaya üç iş düşer:
- Yorum. Araç tarifinizi — bazı araçlarda fotoğraf veya eskizi — okur; şekil, ölçü, feature ve andığınız standartları yapısal niyete çevirir.
- Geometri. Bu niyetten kesin 3B katı kurulur. Önemli sözcük katıdır: işe yarar araçlar native CAD’in kullandığı B-Rep (sınır gösterimi) üretir, üçgen kabuk değil.
- Dışa aktarma. Standart bir CAD dosyası yazılır. Mühendislik için STEP (ISO 10303) önemlidir; düzenlenebilir ve ana paketlerin hepsi kabul eder.
İç mimariyi ezbere bilmeniz gerekmez. Bilmeniz gereken ne tür çıktı aldığınızdır; çünkü düzenleyip düzenleyemeyeceğinizi o belirler.
Bir uygulama ayrıntısı çoğu davranışı açıklar: dil modeli geometriyi çizmez. Bir üretim betiği yazar — CAD betik API’sinde bir program — ve geometri çekirdeği bu betiği çalıştırıp katıyı kurar. Bu yüzden çıktı yaklaşıktır değil kesindir, bu yüzden parametreler düzenlenebilir kalabilir, bu yüzden hatalar çoğu zaman “hafif yanlış” değil “hiç yok / tamamen kırık”tır. Mekanik kod ile CAD yazısında.
Neden “düzenlenebilir geometri” asıl meseledir
Birçok “AI 3B” aracı mesh (üçgen kabuk) üretir. Render veya bazı 3B baskılar için yeterlidir; mühendislikte eziyettir: ölçü değiştirmek, radüs eklemek, tolerans yazmak temiz olmaz. B-Rep / STEP veren metinden CAD, başka herhangi bir CAD parçası gibi düzenlenebilir bir model verir.
| Metinden CAD (B-Rep / STEP) | Text-to-3D (mesh / STL) | |
|---|---|---|
| CAD’de düzenleme | Evet — yüz, kenar, feature | Pek değil — yalnız üçgen |
| Ölçü / tolerans | Yazılabilir | Zor veya imkânsız |
| Asıl iş | Mühendislik, imalat | Görselleştirme, bazı baskılar |
| İstediğiniz dosya | STEP | STL / OBJ |
Türkiye atölyesinde pratik ayrım nettir: teklif ve talaşlı iş için STEP istenir; masaüstü yazıcı veya görsel için STL yeter. İkisini karıştırmak “dosya var” sanıp tezgâha yanlış şeyi göndermektir.
Bugün neyi iyi yapar?
- İyi tanımlanmış standart mekanik parçalar: braket, flanş, plaka, ara parça, bağlantı elemanı, dişli, rulman zarfı — özellikle ISO veya DIN andığınızda.
- Sıkıcı yüzde seksen: eskiz yiyen rutin gövdeler.
- Başlangıç noktası: boş eskiz yerine doğru zarflı bir taban.
Nerede hâlâ kısa kalır?
Hayal kırıklığının çoğu buradan gelir:
- Yazmadığınız her ölçü varsayılır. Zarf, delik dairesi veya imalat yolu yoksa sistem sizin uygulamanız için değil, “makul” bir değer seçer.
- Tolerans, GD&T ve yük durumu üretilmez. Nominal katı ≠ serbest bırakılmış teknik resim.
- Montajda ayrı gövde isteği, tek katıya füzyonla bitebilir. Ayrı parça istiyorsanız bunu tarife yazın ve gövde sayısını kontrol edin.
- Standart parça numarası (M10, 6204) katalog geometrisi üretmeyebilir; zarf üretir. Kataloğu siz bağlarsınız.
Atölye ve TS/ISO bağlamı
Metrik diş, ISO 286 uyum (H7/g6) ve TS EN çizim pratikleri Türkiye atölyesinde varsayılandır. Araç bunları sizin yazmanızı bekler; “sıkı geçme” diye tarif etmek H7/p6 yazmak değildir. Uyum kodunu, diş standardını ve malzeme/prosesi tarifte açık tutun. Ayrıntı ISO tolerans uyum sistemi yazısındadır.
İmalata uygunluk ayrı bir kontroldür: et kalınlığı, iç köşe radyüsü, takım erişimi. DFM nedir o listeyi açar. CADAGEN gibi bir ürün geometrik kapılar (boş katı, sızdırmazlık, havada parça) koşabilir; tezgâh onayı vermez.
Nasıl kullanılmalı?
- Sürücü ölçüleri yazın (zarf, delik, diş, kademe genişliği).
- İmalat yolunu adlandırın (CNC, sac, FDM).
- STEP’i kendi CAD’inizde açın; kumpasla değil, ölçüm araçlarıyla kontrol edin.
- Varsayılan ölçüleri sürücü parametreye çevirin veya silin.
- Serbest bırakmadan önce tolerans ve proses sizin imzanızdır.
Metinden CAD bir kalfa çizer; usta hâlâ sizsiniz.
Sık sorulan sorular
- Metinden CAD nedir?
- Metinden CAD, bir mekanik parçanın yazılı — ve bazen görsel — tarifini düzenlenebilir bir CAD dosyasına, pratikte STEP’e, çeviren araç sınıfıdır. Feature feature modellemek yerine ölçüleri ve özellikleri yazarsınız; araç SolidWorks, Fusion, Inventor veya CATIA’da açıp düzenleyebileceğiniz bir katı döner. Bu bir teslim resmi değil, kontrol edilecek bir başlangıç modelidir.
- Metinden CAD ile AI 3B model üreticisi aynı şey midir?
- Hayır. Metinden CAD mühendislik için sınır gösterimli (B-Rep) katı hedefler; text-to-3D araçları render, oyun ve genel 3B baskı için üçgen mesh üretir. Mesh’te tam çap değiştirmek, tolerans yazmak veya talaşlı yüzey işlemek düzgün yapılamaz. Pratik test dışa aktarma formatıdır: STEP katı demektir, STL veya OBJ mesh demektir.
- Metinden CAD imalata yeterince doğru mu?
- Parçaya ve araca bağlıdır. Gerçek ölçüyle tarif edilmiş prizmatik parçalarda geometri boyutsal olarak tutabilir. Yine de incelemenin yerini tutmaz: üretilen modeller çoğu zaman toleranssız nominal ölçü taşır ve yazmadığınız her ölçü varsayılmıştır. Çıktıya stajyer çizimcinin ilk geçişi gibi bakın.
- Metinden CAD CAD mühendisinin yerini alır mı?
- Hayır. Rutin geometride eskiz süresini kısaltır; bu gerçektir. Yük durumu seçmez, emniyet katsayısı koymaz, imalat yolu seçmez, GD&T şeması yazmaz ve serbest bırakılan tasarımdan sorumlu olmaz. Bunlar mesleki hesap verebilirliği olan mühendislik kararlarıdır.
